产品展示

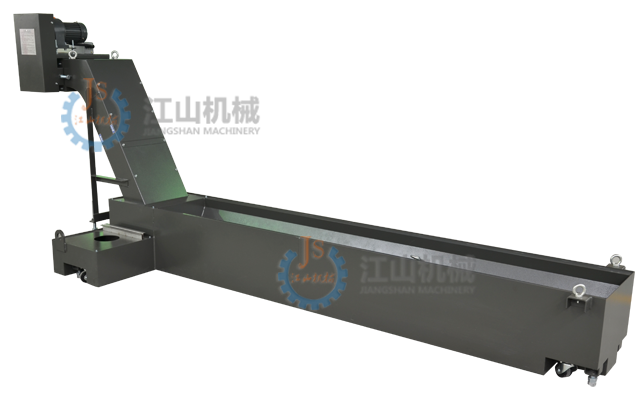

JSG刮板系列排屑机

50、60刮板式
●适用于铁、铸铁的细小切屑(小于30mm).
●可排送长度10-20米.
  80刮板式
●适用于铁、铸铁的细小切屑(小于75mm).
●可排送长度30米.




性能   性能
减速电机
Geared Motor
0.2KW  4P  AC 220/380V
链条
Chain
C2052H  节距31.75mm
输送速度
Conveying Speed
0.9m/min[50Hz],1 .1m/min [60Hz]
搬送量
Conveying Capacity
W=300时  0.02r-T13/h
安全装置
Safety Device
扭矩限制器+LS
Forque limiter+LS
切屑对象
Scrap Objects
细切屑(不满30mm)
Fine scrap(less than 30mm)
 配选
Optional Components







控制盘,CE控制盘
中空轴型齿轮传动马达(50 II型)
扭矩限制器+接近开关型安全装置
冷却液回收装置(用于附有切屑的冷
却液回收)
楔形金属丝(提高过滤精度)
Control panel, CE control panel
Sleeve shaft type geared motor (50
 11  type)
Torque limiter+ Approaching switch
 type safety device
Coolant recovery device (for recovering
 of coolant mixing with scrap)
Wedge type metal wire(to increase
filtering precision)

 减速电机
Geared Motor
  0.4KW  4P AC 220/220V  0c=00L=15000  ;时
0.75KW 4P AC 220/380V  o(=450. 600  L=20000  ;时
o(=OoL=15000以上
1.5KW  4P AC 220/220V  a=450, 600  L=20000以上
  链条
Chain
  C2082H节距50.8mm
  输送速度
Conveying Rate
0.75KW时
4.Om/min [50Hz] ~ 4,8tm/min [60HZ]
  输送量
Conveying Capacity
0.75KW  a =600  ,W=350时
0.2rT13/h [50Hz]
  安全装置
Safety Device
扭距限制器
Forque limiter
    切屑要求
Scrap Requirements
矩切屑(不满75mm)
Short scraps (less than 75mm)
  选配装置
Optional Device
控制盘,CE控制盘
扭矩限制器+接近开关型安全装置

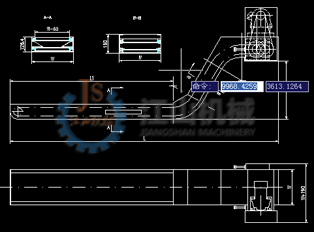

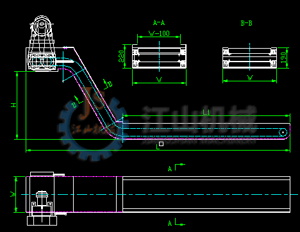

各部位的尺寸   各部位的尺寸
  W 250,300,350,400,450,500,550,600
    α  300. 450,600,750(a =00的直线型也可制作)
    H  a= 600时231以上
    L  10000以下
    L3  L3>W

    W 250 , 300, 350, 400, 450, 500, 550, 600,
    α   45° ,60°
    H  α =600时400以上
    L  30000以上
    L3  450以上

« 1 2 3»
